Описание

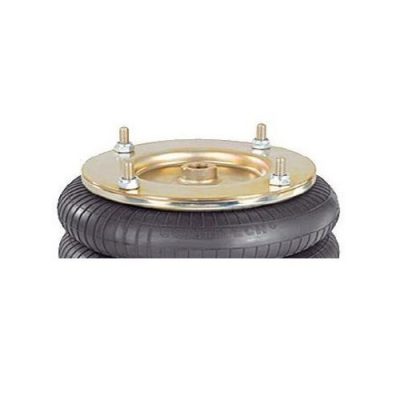

Серия D
1-секционные пневмоподушки
| Тип пневмоподушки | Мин. высота монтажа (мм) | Макс. диаметр (мм) | Требуемая ширина монтажа (мм) | Макс. рекомен-дуемый ход(мм) | Макс ход (мм) | Применение пневматики, p = 8 bar, Мин.ход (kN) | Применение пневматики, p = 8 bar, Полхода (kN) | Применение пневматики, p = 8 bar, Макс ход (kN) | Виброизоляция, Рекомендуемая рабочая высота (мм) | Виброизоляция, Макс.нагрузка при реком. рабочей высоте и 8 бар (kN) | Виброизоляция, Собственная частота при реком. рабочей высоте и 8 бар (Гц) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FS 22-3 DI CR | 50 | 80 | 95 | 15 | 20 | 3.3 | 2.3 | 1.3 | 60 | 2.3 | 4.4 |
| FS 44-5 DI CR | 50 | 125 | 140 | 35 | 40 | 7.4 | 4.5 | 2.0 | 70 | 4.5 | 3.8 |
| FS 76-7 DI CR | 55 | 175 | 190 | 45 | 55 | 15.0 | 8.7 | 4.8 | 90 | 8.7 | 3.3 |
| FS 76-7 DS CR | 50 | 175 | 190 | 45 | 55 | 15.0 | 9.6 | 4.8 | 85 | 8.7 | 3.3 |
| FS 138-8 DS | 50 | 230 | 245 | 65 | 80 | 25.0 | 15.3 | 8.6 | 100 | 15.3 | 2.8 |
| FS 210-10 DS | 50 | 280 | 300 | 85 | 100 | 33.8 | 24.4 | 11.5 | 120 | 19.3 | 2.5 |
| FS 412-10 DS | 50 | 330 | 350 | 85 | 100 | 51.8 | 38.3 | 18.6 | 120 | 31.4 | 2.4 |
| FS 614-13 DS | 50 | 400 | 425 | 100 | 125 | 77.4 | 50.2 | 20.2*** | 130 | 50.2 | 2.3 |
| FS 816-15 DS | 50 | 420 | 445 | 125 | 140 | 80.8 | 61.0 | 25.6*** | 150 | 52.3 | 2.1 |
2-секционные пневмоподушки
| Тип пневмоподушки | Мин. высота монтажа (мм) | Макс. диаметр (мм) | Требуемая ширина монтажа (мм) | Макс. рекомен-дуемый ход(мм) | Макс ход (мм | Применение пневматики, p = 8 bar, Мин.ход (kN) | Применение пневматики, p = 8 bar, Полхода (kN) | Применение пневматики, p = 8 bar, Макс ход (kN) | Виброизоляция, Рекомендуемая рабочая высота (мм) | Виброизоляция, Макс.нагрузка при реком. рабочей высоте и 8 бар (kN) | Виброизоляция, Собственная частота при реком. рабочей высоте и 8 бар (Гц) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FD 22-4 DI CR | 65 | 80 | 95 | 39 | 45 | 3.0 | 1.9 | 0.8 | 90 | 1.9 | 3.4 |
| FD 44-10 DI CR | 65 | 125 | 140 | 75 | 85 | 7.4 | 4.5 | 1.7 | 130 | 3.3 | 2.8 |
| FD 76-14 DI CR | 80 | 178 | 195 | 95 | 115 | 14.9 | 9.3 | 4.3 | 160 | 7.6 | 2.3 |
| FD 76-14 DS CR | 75 | 178 | 195 | 95 | 115 | 14.5 | 9.3 | 4.7 | 155 | 7.8 | 2.2 |
| FD 138-18 DS | 75 | 230 | 245 | 145 | 175 | 24.7 | 11.3 | 5.0 | 200 | 11.3 | 2.0 |
| FD 209-21 DS | 75 | 255 | 270 | 185 | 205 | 31.2 | 18.5 | 7.5*** | 220 | 15.7 | 1.8 |
| FD 210-22 DS | 75 | 270 | 300 | 170 | 225 | 35.0 | 21.1 | 7.1*** | 220 | 18.7 | 1.7 |
| FD 412-18 DS | 75 | 330 | 350 | 170 | 225 | 53.6 | 36.1 | 15.4 | 220 | 32.8 | 1.7 |
| FD 614-26 DS | 75 | 400 | 425 | 215 | 265 | 79.0 | 52.6 | 19.7*** | 250 | 48.4 | 1.6 |
| FD 816-30 DS | 75 | 435 | 460 | 275 | 315 | 84.2 | 58.4 | 21.1*** | 300 | 48.7 | 1.4 |
3-секционные пневмоподушки
| Тип пневмоподушки | Мин. высота монтажа (мм) | Макс. диаметр (мм) | Требуемая ширина монтажа (мм) | Макс. рекомен-дуемый ход (мм) | Макс ход (мм) | Применение пневматики, p = 8 bar, Мин.ход (kN) | Применение пневматики, p = 8 bar, Полхода (kN) | Применение пневматики, p = 8 bar, Макс ход (kN) | Виброизоляция, Рекомендуемая рабочая высота (мм) | Виброизоляция, Макс.нагрузка при реком. рабочей высоте и 8 бар (kN) | Виброизоляция, Собственная частота при реком. рабочей высоте и 8 бар (Гц) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FT 22-6 DI CR* | 80 | 80 | 95 | 50 | 60 | 2.7 | 2.0 | 0.8 | - | - | - |
| FT 44-15 DI CR* | 90 | 125 | 140 | 90 | 110 | 6.9 | 4.5 | 2.3 | - | - | - |
| FT 76-20 DI CR* | 100 | 178 | 195 | 160 | 190 | 14.7 | 8.8 | 3.5 | - | - | - |
| FT 76-20 DS CR* | 95 | 178 | 195 | 160 | 190 | 14.7 | 8.8 | 3.5 | - | - | - |
| FT 138-26 DS* | 100 | 230 | 245 | 205 | 250 | 24.6 | 14.9 | 6.9 | - | - | - |
| FT 210-32 DS* | 100 | 270 | 300 | 250 | 330 | 35.3 | 19.8 | 7.9*** | - | - | - |
| FT 412-32 DS* | 100 | 330 | 350 | 250 | 330 | 54.6 | 34.7 | 15.9 | - | - | - |
| FT 614-36 DS* | 100 | 400 | 425 | 355 | 380 | 79.1 | 53.4 | 19.2*** | - | - | - |
| FT 816-40 DS* | 120 | 430 | 455 | 320 | 430 | 85.7 | 60.0 | 24.5*** | - | - | - |
Тройной сильфон не подходит для виброизоляции.
* не подходит для виброизоляции
** при p = 6 бар (максимальное рекомендуемое давление)
*** при p = 7 бар (максимальное рекомендуемое давление)
Модели пневмоподушек ContiTech Серия D: FS 22-3 DI CR, FS 44-5 DI CR, FS 76-7 DI CR, FS 76-7 DS CR, FS 138-8 DS, FS 210-10 DS, FS 412-10 DS, FS 614-13 DS, FS 816-15 DS, FD 22-4 DI CR, FD 44-10 DI CR, FD 76-14 DI CR, FD 76-14 DS CR, FD 138-18 DS, FD 209-21 DS, FD 210-22 DS, FD 412-18 DS, FD 614-26 DS, FD 816-30 DS, FT 22-6 DI CR*, FT 44-15 DI CR*, FT 76-20 DI CR*, FT 76-20 DS CR*, FT 138-26 DS*, FT 210-32 DS*, FT 412-32 DS*, FT 816-40 DS*, FT 614-36 DS*
